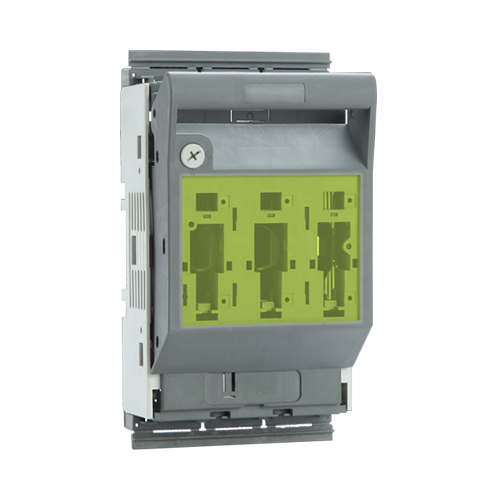

HR18熔断器式隔离开关

HR18熔断器式隔离开关

Type:Dquare type fuse switch disconnector

Online：
Sales：555 Liule Road,Liushi,Wenzhou,Zhejiang,China
Linkman：Mr Wei
Phone：+86 138 6863 8928
Fax：0577-62779102 to 8001

产品概述
技术参数
安装尺寸
型号示意

适用范围与用途
HR系列熔断器式隔离开关（以下简称开关），适用于交流50Hz、额定电压至690V、约定发热电流至630A的具有高段路电流的配电电路和电动机电路中，用于手动不频繁操作的电源开关、隔离开关和应急开关，并作电路短路保护之用，但一般不作为直接开闭单台电动机之用。开关造型美观，新颖简单，操作方便，符合IEC60947-3、GB14014.3标准，同类产品的最佳选择。

约定发热电流lth		40A	63A	160A	250A	400A	630A
额定绝缘电压Ui		690V		800V
额定工作电压Ue		AC380\660
额定频率Hz		50Hz
额定接通能力（A.r.m.s）		10le
额定分段能力（A.r.m.s）		8le
额定限制短路电流（r.m.s）		50kA
额定工作电流le	400V/AV-23B	40A	63A	160A	250A	400A	630A
	400V/AV-23B	32A	50A	100A	200A	315A	425A
机械寿命（次）		10000	8000	5000	3000	2000	1500
电寿命（次）		3000	2000	1000	600	400	300
操作力F		≤100	≤150	≤250	≤300	≤350	≤400
熔断器损耗功率P		4W	6W	12W	24W	34W	48W
重量（三级开关）Kg		0.36	0.65	1.2	3.5	5.1	6.85
辅助微动开关主参数		50Hz、AC-15、220V、3A

产品概述
适用范围与用途
HR系列熔断器式隔离开关（以下简称开关），适用于交流50Hz、额定电压至690V、约定发热电流至630A的具有高段路电流的配电电路和电动机电路中，用于手动不频繁操作的电源开关、隔离开关和应急开关，并作电路短路保护之用，但一般不作为直接开闭单台电动机之用。开关造型美观，新颖简单，操作方便，符合IEC60947-3、GB14014.3标准，同类产品的最佳选择。
技术参数

约定发热电流lth		40A	63A	160A	250A	400A	630A
额定绝缘电压Ui		690V		800V
额定工作电压Ue		AC380\660
额定频率Hz		50Hz
额定接通能力（A.r.m.s）		10le
额定分段能力（A.r.m.s）		8le
额定限制短路电流（r.m.s）		50kA
额定工作电流le	400V/AV-23B	40A	63A	160A	250A	400A	630A
	400V/AV-23B	32A	50A	100A	200A	315A	425A
机械寿命（次）		10000	8000	5000	3000	2000	1500
电寿命（次）		3000	2000	1000	600	400	300
操作力F		≤100	≤150	≤250	≤300	≤350	≤400
熔断器损耗功率P		4W	6W	12W	24W	34W	48W
重量（三级开关）Kg		0.36	0.65	1.2	3.5	5.1	6.85
辅助微动开关主参数		50Hz、AC-15、220V、3A

安装尺寸
型号示意
