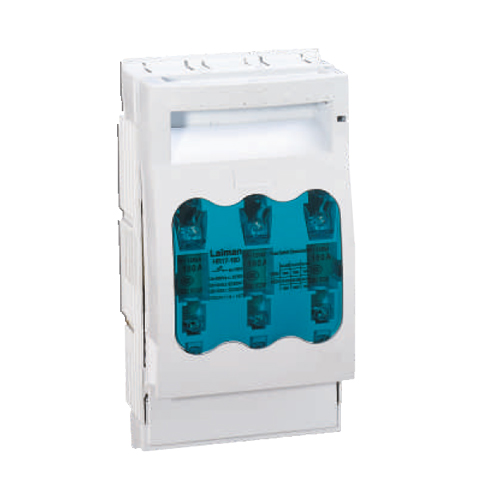

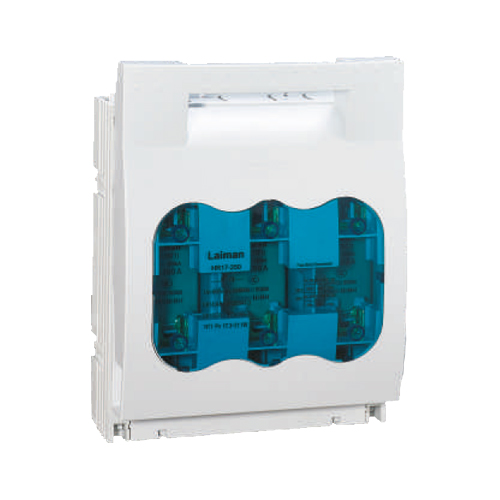

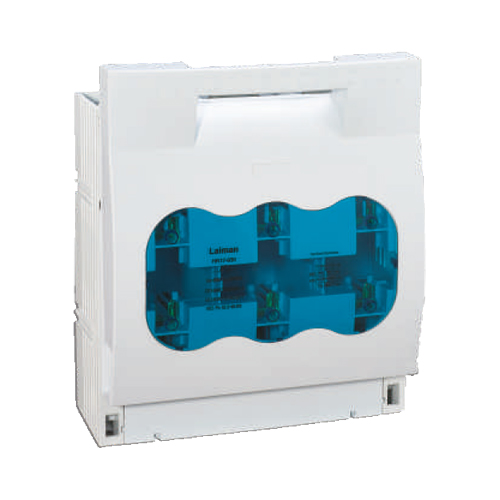

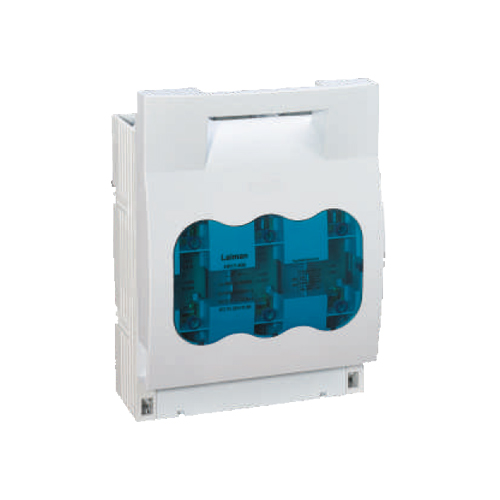

LMHR17方形熔断式隔离开关

Type:Dquare type fuse switch disconnector

适用范围与用途
HR系列熔断器式隔离开关（以下简称开关），适用于交流50Hz、额定电压至690V、约定发热电流至630A的具有高段路电流的配电电路和电动机电路中，用于手动不频繁操作的电源开关、隔离开关和应急开关，并作电路短路保护之用，但一般不作为直接开闭单台电动机之用。开关造型美观，新颖简单，操作方便，符合IEC60947-3、GB14014.3标准，同类产品的最佳选择。
约定发热电流lth 40A 63A 160A 250A 400A 630A 额定绝缘电压Ui 690V 800V 额定工作电压Ue AC380\660 额定频率Hz 50Hz 额定接通能力（A.r.m.s） 10le 额定分段能力（A.r.m.s） 8le 额定限制短路电流（r.m.s） 50kA 额定工作电流le 400V/AV-23B 40A 63A 160A 250A 400A 630A 400V/AV-23B 32A 50A 100A 200A 315A 425A 机械寿命（次） 10000 8000 5000 3000 2000 1500 电寿命（次） 3000 2000 1000 600 400 300 操作力F ≤100 ≤150 ≤250 ≤300 ≤350 ≤400 熔断器损耗功率P 4W 6W 12W 24W 34W 48W 重量（三级开关）Kg 0.36 0.65 1.2 3.5 5.1 6.85 辅助微动开关主参数 50Hz、AC-15、220V、3A

产品概述
适用范围与用途
HR系列熔断器式隔离开关（以下简称开关），适用于交流50Hz、额定电压至690V、约定发热电流至630A的具有高段路电流的配电电路和电动机电路中，用于手动不频繁操作的电源开关、隔离开关和应急开关，并作电路短路保护之用，但一般不作为直接开闭单台电动机之用。开关造型美观，新颖简单，操作方便，符合IEC60947-3、GB14014.3标准，同类产品的最佳选择。
技术参数
约定发热电流lth 40A 63A 160A 250A 400A 630A 额定绝缘电压Ui 690V 800V 额定工作电压Ue AC380\660 额定频率Hz 50Hz 额定接通能力（A.r.m.s） 10le 额定分段能力（A.r.m.s） 8le 额定限制短路电流（r.m.s） 50kA 额定工作电流le 400V/AV-23B 40A 63A 160A 250A 400A 630A 400V/AV-23B 32A 50A 100A 200A 315A 425A 机械寿命（次） 10000 8000 5000 3000 2000 1500 电寿命（次） 3000 2000 1000 600 400 300 操作力F ≤100 ≤150 ≤250 ≤300 ≤350 ≤400 熔断器损耗功率P 4W 6W 12W 24W 34W 48W 重量（三级开关）Kg 0.36 0.65 1.2 3.5 5.1 6.85 辅助微动开关主参数 50Hz、AC-15、220V、3A

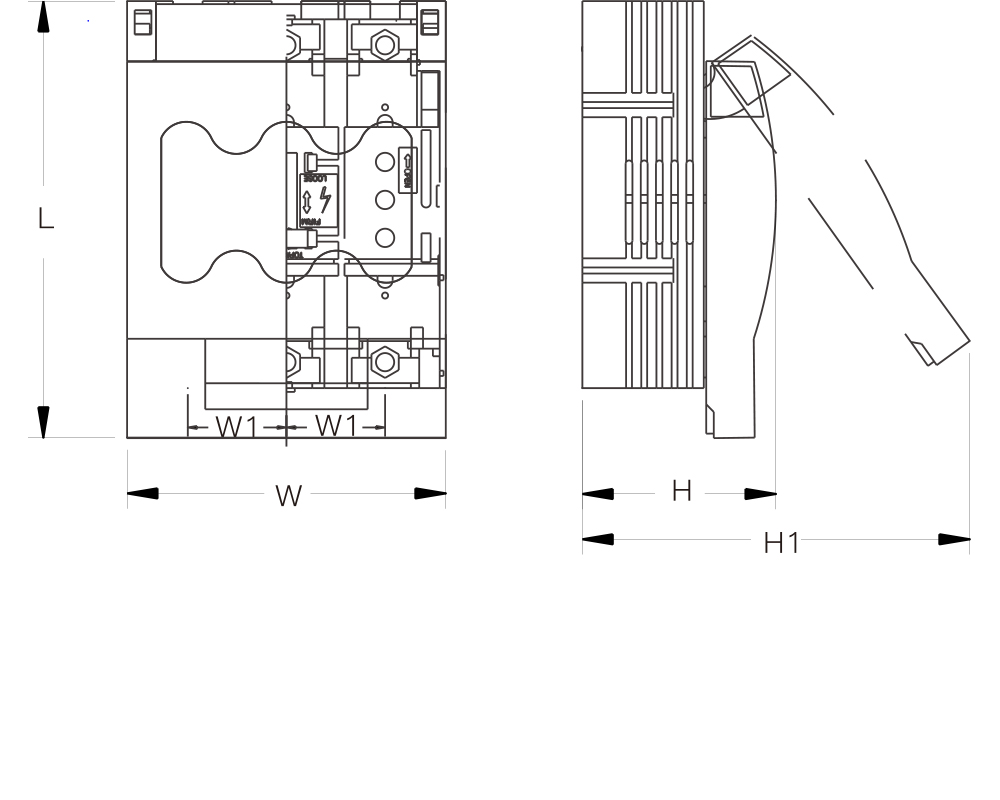

安装尺寸
型号示意
